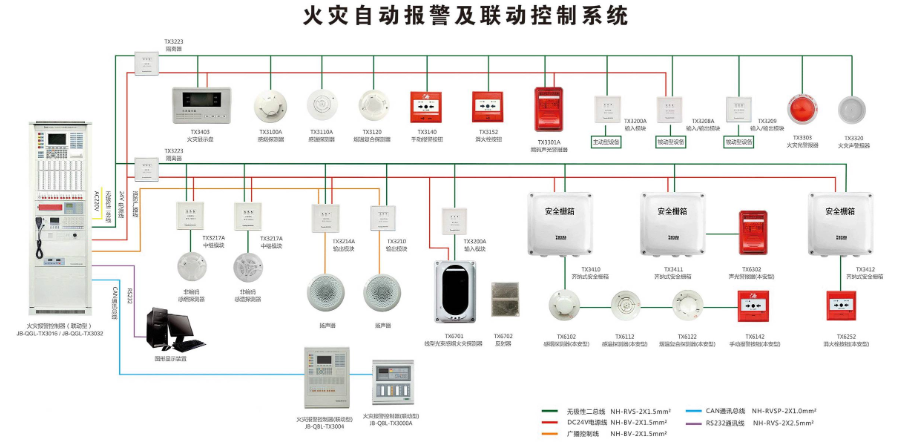

火災自動報警及消防聯動系統是現代建筑消防安全的核心組成部分，其目的在于早期發現火災隱患、迅速確認火災并啟動相應的消防設施，最大程度地減少人員傷亡和財產損失。一個完善的系統并非單一設備，而是由多個子系統相互協同、密切配合的有機整體。本文將對火災自動報警及消防聯動系統的組成部分進行詳細闡述。

一、火災自動報警系統 (FAS) 的組成

火災自動報警系統是FAS&FLS的感知中樞，負責探測火災并發出警報。其主要組成部分包括：

1. 探測器 (Detectors): 探測器是FAS的“眼睛”，負責感知火災的早期特征。根據探測原理和應用場所的不同，探測器可以分為多種類型：

• 感煙探測器 (Smoke Detectors): 通過探測煙霧濃度來判斷火災。常見的有離子感煙探測器和光電感煙探測器。離子感煙探測器利用微弱放射源電離空氣，煙霧顆粒進入后會影響電離電流，從而觸發報警。光電感煙探測器利用光源照射，煙霧顆粒散射光線，光電傳感器檢測到散射光線后觸發報警。感煙探測器適用于探測陰燃階段的火災，對煙霧敏感，但容易受到灰塵、水蒸氣等干擾，因此不適合安裝在廚房、吸煙室等易產生煙霧的環境。

• 感溫探測器 (Heat Detectors): 通過探測環境溫度的變化來判斷火災。常見的有定溫探測器和差溫探測器。定溫探測器當環境溫度達到預設閾值時觸發報警；差溫探測器當環境溫度上升速度超過預設閾值時觸發報警。感溫探測器對煙霧不敏感，適用于廚房、鍋爐房等易產生煙霧但不容易發生火災的環境。

• 復合型探測器 (Multi-Sensor Detectors): 綜合了煙霧和溫度兩種探測方式，能夠更準確地判斷火災，減少誤報。例如，可以將感煙探測器和差溫探測器結合使用，只有同時檢測到煙霧和溫度異常才會觸發報警。

• 火焰探測器 (Flame Detectors): 通過探測火焰的輻射特征（紫外線、紅外線等）來判斷火災。響應速度快，適用于易燃易爆場所，例如油庫、化工廠等。

• 氣體探測器 (Gas Detectors): 用于探測可燃?xì)怏w的泄漏，防止氣體爆炸事故的發生。常見的有可燃?xì)怏w報警器和有毒氣體報警器。

2. 手動報警按鈕 (Manual Call Points): 手動報警按鈕為人工觸發火災報警信號的裝置，安裝在醒目且容易接近的位置。當人們發現火災時，可以按下手動報警按鈕，立即觸發報警。手動報警按鈕通常與探測器配合使用，共同確保火災的及時發現。

3. 區域報警控制器 (Zone Alarm Controller): 區域報警控制器將多個探測器和手動報警按鈕劃分成若干個區域，并接收來自這些區域的報警信號。當某個區域發生火災時，區域報警控制器會發出聲光報警信號，并指示火災發生的區域。區域報警控制器通常具有電源備份、故障自檢等功能，以確保系統的可靠運行。

4. 火災報警控制器 (Fire Alarm Control Panel, FACP): 火災報警控制器是FAS的核心控制設備，負責接收、處理來自探測器和手動報警按鈕的報警信號，并驅動聲光報警裝置，同時將報警信息傳輸給消防聯動控制器。FACP通常具有以下功能：

• 報警信號接收與處理： 接收來自探測器和手動報警按鈕的報警信號，并進行分析和判斷。

• 聲光報警： 發出聲光報警信號，提醒人員進行疏散。

• 故障指示： 能夠檢測系統內部的故障，并發出故障指示信號。

• 事件記錄： 能夠記錄報警事件、故障事件、操作事件等信息，方便后期維護和管理。

• 遠程監控： 可以通過網絡將報警信息傳輸?shù)竭h(yuǎn)程監控中心，實現遠程監控和管理。

5. 聲光報警裝置 (Sound and Light Alarms): 聲光報警裝置用于在發生火災時發出聲光報警信號，提醒人員進行疏散。聲音信號通常采用高分貝的警報聲，光信號則采用閃爍的紅色警示燈。聲光報警裝置的安裝位置應醒目且容易被聽到，例如走廊、樓梯間、公共場所等。

6. 線路及其保護： FAS的各個組成部分之間通過線路連接，這些線路必須滿足消防安全要求，例如采用阻燃電纜、穿管保護等。線路的可靠性直接影響FAS的運行，因此需要定期檢查和維護。

二、消防聯動系統 (FLS) 的組成

消防聯動系統是FAS&FLS的執行機構，根據FAS發出的報警信號，自動啟動相應的消防設備，控制火勢蔓延，協助人員疏散。其主要組成部分包括：

1. 消防聯動控制器 (Fire Linkage Control Panel, FLCP): 消防聯動控制器是FLS的核心控制設備，負責接收來自FACP的報警信號，并根據預設的聯動邏輯，控制相應的消防設備。FLCP通常具有以下功能：

• 聯動控制： 能夠根據火災報警信號，自動啟動消防水泵、噴淋系統、防排煙系統、防火卷簾門等消防設備。

• 手動控制： 提供手動控制功能，允許人工干預消防設備的運行。

• 狀態顯示： 能夠顯示消防設備的運行狀態，例如水泵是否啟動、噴淋系統是否運行等。

• 故障指示： 能夠檢測消防設備的故障，并發出故障指示信號。

2. 消防設備控制模塊 (Fire Equipment Control Modules): 消防設備控制模塊用于控制具體的消防設備，例如啟動消防水泵、打開噴淋閥門、控制防火卷簾門的升降等。控制模塊通常采用繼電器或其他開關器件，能夠可靠地控制消防設備的運行。

3. 消防水泵 (Fire Pumps): 消防水泵是消防供水系統的核心設備，負責提供滅火所需的壓力和流量。消防水泵通常由電動或柴油機驅動，能夠在停電情況下繼續工作。

4. 噴淋系統 (Sprinkler Systems): 噴淋系統是一種自動滅火系統，由噴淋頭、管道和供水系統組成。當探測器探測到火災時，噴淋系統會自動噴水滅火，控制火勢蔓延。常見的噴淋系統有濕式噴淋系統、干式噴淋系統、預作用噴淋系統等。

5. 防排煙系統 (Smoke Control and Exhaust Systems): 防排煙系統用于在發生火災時排除煙霧，為人員疏散創造有利條件。防排煙系統包括排煙風機、送風風機、排煙閥、送風閥等設備，能夠有效地控制煙霧的擴散。

6. 防火卷簾門 (Fire Shutters): 防火卷簾門是一種重要的防火分隔設施，用于阻止火勢在不同區域之間蔓延。當探測器探測到火災時，防火卷簾門會自動下降，形成防火屏障。

7. 消防廣播系統 (Fire Broadcasting System): 消防廣播系統用于在發生火災時向人員發出疏散指令。廣播內容通常包括火災發生的地點、疏散路線等信息，能夠引導人員安全有序地疏散。

8. 消防電梯 (Fire Lifts): 消防電梯專供消防人員使用，用于在發生火災時快速到達指定樓層，進行滅火和救援。消防電梯通常具有較高的載重能力和防火性能。

9. 緊急照明和疏散指示標志 (Emergency Lighting and Evacuation Signs): 緊急照明和疏散指示標志用于在停電情況下為人員提供照明和疏散方向指引。這些設備通常采用蓄電池供電，能夠在停電后繼續工作一段時間，確保人員安全疏散。

三、FAS&FLS的聯動邏輯

FAS&FLS的聯動邏輯是確保系統能夠高效、可靠地發揮作用的關鍵。合理的聯動邏輯能夠根據火災的類型、發生地點和發展階段，自動啟動相應的消防設備，最大限度地減少人員傷亡和財產損失。常見的聯動邏輯包括：

• 區域聯動： 當某個區域發生火災時，只啟動該區域及其相鄰區域的消防設備，避免影響其他區域的正常運行。

• 時間聯動： 根據火災的發展階段，分階段啟動不同的消防設備。例如，先啟動聲光報警裝置，提醒人員疏散；然后啟動噴淋系統，控制火勢蔓延；最后啟動防排煙系統，排除煙霧。

• 邏輯聯動： 根據火災發生的具體情況，采用不同的聯動策略。例如，當探測器探測到可燃?xì)怏w泄漏時，除了啟動報警裝置外，還應自動關閉燃?xì)忾y門，防止氣體爆炸事故的發生。

四、FAS&FLS的維護與管理

FAS&FLS的維護與管理是確保系統長期穩定運行的重要保障。需要定期對系統進行檢查、測試和維護，及時發現和排除故障。維護與管理內容包括：

• 定期檢查： 定期檢查探測器、手動報警按鈕、報警控制器、聯動控制器、消防設備等設備的運行狀態，確保其正常工作。

• 功能測試： 定期進行功能測試，驗證系統的報警功能、聯動功能等是否正常。

• 清潔維護： 定期清潔探測器、報警控制器等設備的表面，防止灰塵和污垢影響其靈敏度。

• 更換部件： 定期更換超過使用壽命的部件，例如電池、燈泡等。

• 培訓管理： 對操作人員進行培訓，使其掌握系統的操作方法和維護技巧。

• 建立檔案： 建立完整的系統檔案，記錄設備的安裝位置、型號、維護記錄等信息，方便管理和維護。

火災自動報警及消防聯動系統是一個復雜的系統工程，涵蓋了探測、報警、控制、滅火、疏散等多個環節。只有了解其組成部分和工作原理，才能更好地設計、安裝、維護和管理該系統，最大程度地降低火災風險，保障人員安全和財產安全。
